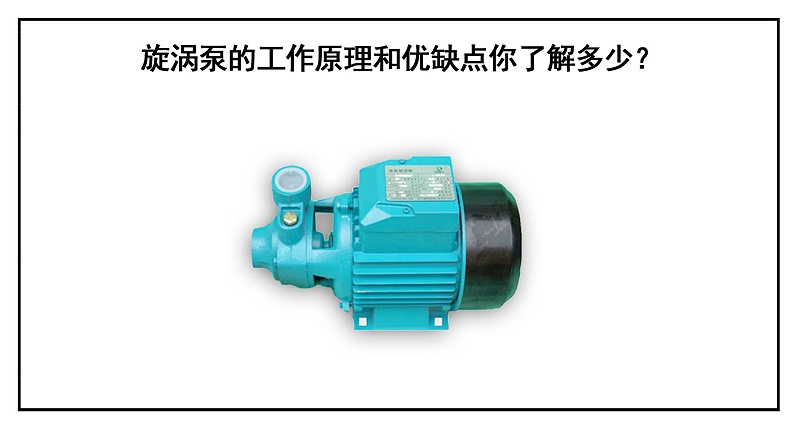

旋渦泵（也稱渦流泵）是以1920年之后出現的一種泵，它的關鍵工作中組織包含葉輪(邊緣上含有軸向葉片的圓輪)、泵殼及由泵蓋、泵殼和葉輪構成的環狀流道。液體由吸進管進到流道，并歷經轉動的葉輪得到動能，被傳到排出來管，進行泵的工作中全過程。旋渦泵的工作原理和優缺點你了解多少？

旋渦泵原理：

旋渦泵的原理，構造及其特點曲線圖的樣子均與離心水泵和其他種類泵不一樣。是一種小總流量、高揚程的泵，其比轉速n8一般小于40。

旋渦泵是一種葉片泵。關鍵由葉輪、泵殼和泵蓋構成。葉輪是一個圓輪，圓上上的葉片呈放射形勻稱排序。泵殼和葉輪間產生環狀流道，吸進口和排出入口均在葉輪的外圓上處。吸進口與排出入口中間有擋板，從而將吸進口和排出入口隔離。

大家將泵內的液體分成兩一部分：葉片間的液體和過流道內的液體。當葉輪轉動時，在向心力的功效下，葉輪內液體的圓上速率超過過流道內液體的圓上速率，故產生環狀流動性。又因?yàn)樽晕M(jìn)口排出入口液體跟隨葉輪前行，這二種運動的合成結果，就使液體造成與葉輪轉為同樣的“豎向漩渦”。因此獲得旋渦泵之名。尤其強調的是，液體簡諧運動在泵殼過流道內的圓上速率低于葉輪的圓上速率。

在豎向漩渦全過程中，液體簡諧運動數次進到葉輪葉片間，根據葉輪葉片把動能傳送給過流道內的液體簡諧運動。液體簡諧運動每歷經一次葉片，就得到一次動能。這也是同樣葉輪直徑狀況下，旋渦泵比其他葉片泵揚程高的緣故。

并不一定液體簡諧運動都根據葉輪,伴隨著總流量的提升，“環狀流動性”變?nèi)酢．?dāng)總流量為零時，“環狀流動性”強，揚程大。因?yàn)檫^流道內液體是根據液體碰撞而傳送動能。另外也導致很大碰撞損害，因而旋渦泵的效率較為低。

旋渦泵適用范圍：

旋渦泵的總流量小的可去0.05l/s或更小，大的達到12.5l/s。單極揚程達到300m，當比轉速超出40時，因其效率小于離心水泵，因而較少應用。

單極傳送數據旋渦泵是供吸送冷水或物理學特性類似水的液體的用處，應用液溫不超過60，常見于加熱爐給排水的配套設施，在造船業、紡織工業、化工廠、冶金工業、機械設備制造、水產品養殖、固定不動消防穩壓管、熱交換機組、農牧業遠程控制噴灌設備等單位等都是有普遍的運用。

旋渦泵體型小、重量較輕的特性在船只設備中具備很大的優勢。自吸式工作能力或憑借簡易設備來完成自吸式。

具備陡降的揚程特點曲線圖，因而，系統對中的工作壓力起伏不比較敏感。一些旋渦泵可完成氣液混輸。這針對抽送帶有汽體的容易揮發的液體和氣化工作壓力很高的高溫液體具備關鍵的實際意義。

旋渦泵構造簡易、鍛造和制作工藝都非常容易完成，一些旋渦泵零件還能夠應用非金屬材質，如塑膠、滌綸壓模葉輪等。

旋渦泵優勢：

1、旋渦泵是一種構造比較簡單的高揚程泵，與一樣規格、轉速同樣的離心水泵對比，其揚程高2-4倍。與同樣揚程的容積泵對比，其規格要小、構造也簡易。旋渦泵體型小、重量較輕的特性在船只設備中具備巨大的優勢。

2、具備自吸式工作能力或憑借簡易設備來完成自吸式。

3、具備陡降的揚程特點曲線圖，因而，系統對中的工作壓力起伏不比較敏感。

4、一些旋渦泵可完成氣液混輸。這針對抽送帶有汽體的容易揮發的液體和氣化工作壓力很高的高溫液體具備關鍵實際意義。

5、旋渦泵構造簡易、鍛造和制作工藝都非常容易完成，一些旋渦泵零件還能夠應用非金屬材質，如塑膠、滌綸壓模葉輪等。

旋渦泵缺陷：

1、效率較低，上限不超過50%，大部分旋渦泵的效率在20%-40%，因而防礙了它向功率大的方位發展趨勢。

2、旋渦泵的氣蝕特性較弱。

3、旋渦泵不可以用于抽送黏性很大的物質。因伴隨著液體黏性的提升，泵的揚程和效率會大幅度減少，物質的黏度限定在114厘沲(16°E)以內。

4、旋渦泵葉輪和泵殼中間的軸向空隙和軸徑空隙的規定較嚴(一般軸向空隙為0.16~0.3毫米，一側軸徑空隙為0.07~0.16mm)給生產加工和機械加工工藝產生一定的艱難。

5、抽送的物質只可以是純粹的液體。當液體中帶有固態顆粒時，便會因磨壞造成軸向和徑向的空隙擴大而減少泵的特性或造成旋渦泵不可以工作中。
